Moteur à courant alternatif et moteur à courant continu : principales différences, comment ils fonctionnent et comment choisir

Moteur à courant alternatif et Moteur à courant continu : La différence fondamentale

Le fondamental différence entre les moteurs électriques AC et DC est le type de courant électrique que chacun est conçu pour convertir en rotation mécanique. Moteurs à courant alternatif fonctionner au courant alternatif – une alimentation qui inverse la polarité à une fréquence fixe (50 Hz ou 60 Hz selon la norme du réseau). Moteurs à courant continu fonctionnent en courant continu, où la tension et le courant circulent continuellement dans une direction. Cette distinction unique en matière d'alimentation électrique détermine toutes les différences en aval en matière de construction du moteur, de méthode de contrôle de vitesse, d'exigence de maintenance et d'adéquation à l'application.

Les deux types de moteurs obéissent au même principe fondamental : la loi de force de Lorentz, qui stipule qu'un conducteur porteur de courant placé dans un champ magnétique subit une force perpendiculaire à la fois à la direction du courant et à la direction du champ. Le couple qui fait tourner le rotor est une conséquence directe de cette force agissant sur un espace entre les composants fixes et rotatifs. Ce qui diffère entre Moteurs électriques AC et DC C'est ainsi que le champ magnétique est créé, comment il est maintenu et comment il interagit avec les enroulements du rotor au fil du temps.

Comment fonctionnent les moteurs à courant alternatif

Moteurs électriques à courant alternatif générer un champ magnétique tournant dans le stator – l’ensemble extérieur stationnaire – en fournissant un courant alternatif aux enroulements distribués disposés autour de l’alésage du stator. Dans un moteur à induction triphasé, les trois phases sont décalées de 120° dans l'espace et dans le temps, produisant un champ qui tourne en continu à une vitesse synchrone. Ce champ tournant induit un courant dans les conducteurs du rotor par induction électromagnétique ; le courant induit crée à son tour son propre champ magnétique et l'interaction entre les deux champs produit un couple.

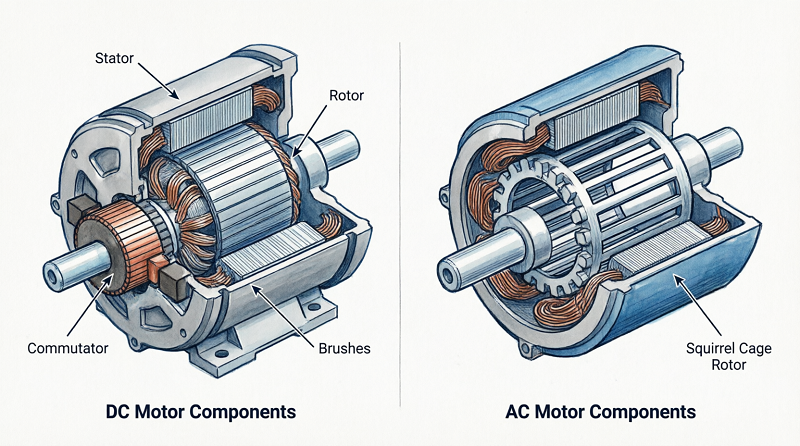

Le rotor d'un moteur à induction à cage d'écureuil - la variante la plus largement déployée de moteurs électriques à courant alternatif globalement - ne contient aucun enroulement, aucun balai et aucune connexion électrique externe. Les barres du rotor sont court-circuitées à chaque extrémité par des anneaux d'extrémité conducteurs et le courant les traverse uniquement par induction. Cette construction rend les moteurs AC à cage d'écureuil exceptionnellement robustes : il n'y a pas de pièces de contact d'usure autres que les roulements, et le moteur peut fonctionner en continu pendant des années dans des environnements poussiéreux, humides ou soumis à de fortes vibrations avec un minimum d'entretien.

Les moteurs AC synchrones fonctionnent selon un principe connexe mais distinct : le rotor est magnétisé - soit par des aimants permanents, soit par un enroulement de champ excité séparément - et se verrouille en phase avec le champ rotatif du stator, fonctionnant à une vitesse exactement synchrone quelle que soit la charge (dans la limite de couple d'extraction). Les moteurs synchrones sont utilisés là où une cohérence précise de la vitesse est requise, notamment dans les machines textiles, les usines de papier et les systèmes de pompage de précision.

Comment fonctionnent les moteurs à courant continu

Dans un brossé conventionnel Moteur à courant continu , le stator produit un champ magnétique stationnaire — soit à partir d'aimants permanents, soit à partir d'enroulements de champ alimentés par du courant continu. Le rotor, appelé induit, porte des conducteurs enroulés connectés à un collecteur segmenté. Les balais de charbon maintiennent un contact électrique glissant avec le collecteur, changeant la direction du courant à travers les bobines d'induit successives lorsque le rotor tourne. Cette commutation mécanique garantit que le courant d'induit circule toujours dans le sens qui maintient le couple dans le même sens de rotation, quelle que soit la position du rotor.

L'interface collecteur-balai constitue la différence structurelle déterminante entre les moteurs à courant continu à balais et Moteurs à courant alternatif . Il permet un contrôle simple de la vitesse (la réduction de la tension d'alimentation ou du courant d'induit réduit directement la vitesse) mais introduit des obligations de maintenance. Les balais s'usent progressivement, générant de la poussière de carbone et nécessitant une inspection et un remplacement périodiques. À grande vitesse ou dans des environnements poussiéreux, l’usure des brosses s’accélère considérablement. Dans les applications où l'accès pour la maintenance est difficile ou où la contamination est un problème, cela constitue un inconvénient décisif.

Les moteurs à courant continu sans balais (BLDC) éliminent complètement le collecteur, remplaçant la commutation mécanique par une commutation électronique via un contrôleur dédié qui surveille la position du rotor via des capteurs à effet Hall ou une détection de force contre-électromotrice et commute le courant dans les enroulements du stator en séquence. Les moteurs BLDC combinent la flexibilité de contrôle de vitesse des conceptions à courant continu traditionnelles avec la simplicité mécanique des moteurs à induction à courant alternatif et sont devenus le choix dominant dans des applications allant des ventilateurs de refroidissement d'ordinateurs et des entraînements de traction de véhicules électriques aux systèmes d'asservissement industriels et à la propulsion de drones.

Moteur électrique AC vs DC : comparaison côte à côte

Le tableau ci-dessous résume les principaux différences entre les moteurs AC et DC à travers les paramètres de spécification les plus pertinents pour les décisions d’achats industriels et commerciaux.

Contrôle de vitesse : la différence pratique entre les moteurs électriques à courant alternatif et à courant continu

Le contrôle de la vitesse est l'endroit où le différence entre les moteurs électriques AC et DC devient le plus important sur le plan opérationnel. Dans un moteur à courant continu à balais, la vitesse est directement proportionnelle à la tension d'induit et inversement proportionnelle au flux de champ : le réglage de l'une ou l'autre variable avec un simple rhéostat ou un contrôleur PWM produit une variation de vitesse douce et sur une large plage. Cela a fait des moteurs à courant continu le choix par défaut pour les entraînements industriels à vitesse variable pendant une grande partie du 20e siècle, en particulier dans les applications telles que les laminoirs, les machines à papier et les palans où la vitesse devait être ajustée en continu sous charge.

L'avènement de variateurs de fréquence (VFD) fiables et économiques a fondamentalement modifié la position concurrentielle de Moteurs à courant alternatif and DC motors dans les applications à vitesse variable. Un VFD convertit l'alimentation secteur à fréquence fixe en une sortie à fréquence variable et à tension variable, permettant à un moteur à induction AC de fonctionner à n'importe quelle vitesse sur une large plage (généralement 10 % à 120 % de la vitesse nominale) avec un contrôle total du couple. Les VFD modernes mettent en œuvre des algorithmes de contrôle vectoriel ou de contrôle direct du couple (DTC) qui fournissent une réponse dynamique comparable à celle d'un variateur CC, éliminant ainsi le principal avantage en termes de performances que détenaient auparavant les systèmes CC.

L'implication pratique est que pour les nouvelles installations industrielles à vitesse fixe ou variable alimentées par une alimentation CA triphasée, un moteur à induction CA de classe IE3 ou IE4 avec un VFD est presque toujours le choix économique et techniquement supérieur. Les derniers bastions du moteur à courant continu sont les équipements mobiles alimentés par batterie (où l'alimentation est intrinsèquement en courant continu), les applications nécessitant un couple de démarrage très élevé à de faibles tensions d'alimentation et les installations existantes où l'infrastructure CC existante rend la mise à niveau coûteuse.

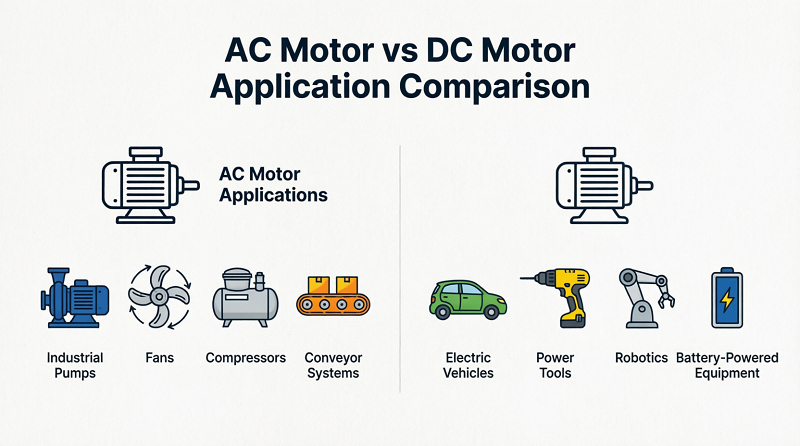

Choisir entre des moteurs à courant alternatif et à courant continu : cadre décisionnel axé sur les applications

Aucun type de moteur n’est universellement supérieur. La bonne sélection entre Moteurs électriques AC DC dépend des exigences spécifiques de l'application, de l'alimentation électrique disponible, de l'environnement de maintenance et du coût total de possession sur la durée de vie de conception.

Choisissez un moteur à induction AC lorsque :

• L'installation s'alimente sur secteur standard monophasé ou triphasé.
• Le cycle de service est continu ou quasi continu et l'environnement est rude, humide, poussiéreux ou explosif — la construction sans balais élimine le risque d'inflammation dû aux arcs de brosse.
• La puissance de sortie dépasse 50 kW, où les moteurs à induction AC offrent des avantages significatifs en termes de coût et d'efficacité par rapport aux conceptions DC équivalentes.
• Un accès minimal pour la maintenance est disponible : ventilateurs CVC, pompes, compresseurs et entraînements de convoyeurs dans des endroits éloignés ou difficiles d'accès.

Choisissez un moteur à courant continu à balais lorsque :

• L'application est alimentée par batterie et basse tension : outils électriques, petits appareils électroménagers, accessoires automobiles et robotique de loisir.
• Un couple de démarrage très élevé par rapport à la taille du moteur est requis et le cycle de service est intermittent.
• Le budget de l'électronique de contrôle est limité : un simple contrôleur PWM est nettement moins cher qu'un pilote VFD ou BLDC.

Choisissez un moteur à courant continu sans balais lorsque :

• L'application exige un rendement élevé, une densité de puissance élevée et une longue durée de vie dans un format compact : véhicules électriques, drones, dispositifs médicaux et systèmes d'asservissement de précision.
• La vitesse et la position doivent être contrôlées avec une grande précision sur une large plage dynamique.
• La maintenance n'est pas pratique mais la fiabilité est essentielle : l'absence de balais et de collecteur élimine le mode de défaillance le plus courant dans les moteurs à courant continu.

En pratique, la frontière entre Moteurs à courant alternatif and DC motors s’est considérablement estompé à mesure que l’électronique de puissance a mûri. Un moteur BLDC entraîné par un onduleur triphasé sophistiqué est électriquement impossible à distinguer d'un moteur AC synchrone à aimant permanent — le même matériel peut être classé dans l'un ou l'autre, en fonction de l'algorithme de contrôle appliqué. Ce qui compte en fin de compte, c'est de savoir si le système d'entraînement moteur complet offre les caractéristiques couple-vitesse, l'efficacité, la fiabilité et le coût total de possession requis pour l'application cible.
